STAR DELTA dan kontaktor magnetik serta TOR

Rangkaian Bintang / Star-Delta (Y-Δ) Motor Induksi Tiga Fasa

Rangkaian Bintang/Star-Delta (Y-Δ) Motor Induksi Tiga Fasa - Secara umum, pengasutan motor induksi dapat dilakukan baik dengan cara menghubungkan rotor secara langsung ke rangkaian pencatu atau dengan menggunakan tegangan yang telah dikurangi ke motor selama periode pangasutan. Pengendalian yang digunakan untuk pengasutan motor pada kedua metode tersebut dapat dioperasikan secara manual atau secara magnetik.

Pengasutan Motor Induksi dengan menghubungkan langsung pada saluran (Direct On Line)

Pengasutan ini digunakan untuk motor-motor berdaya kecil. Pada cara ini motor dapat diasut pada tegangan saluran penuh dengan menggunakan penstart saluran yang dilengkapi dengan relai termis beban lebih. Cara ini dapat menghasilkan kopel start yang lebih besar mengingat kopel motor induksi berbanding lurus dengan kuadrat tegangan yang dikenakan. Kelemahan pengasutan cara ini adalah dapat menghasilkan arus start yang besar, karena itulah hanya digunakan untuk motor-motor yang berdaya kecil.

Gambar rangkaian pengasutan langsung pada saluaran atau Direct On Line (DOL)

Rangkaian kendalinya disuplai dari tegangan 220 Volt. Pada saat tombol start S2 ditekan arus mengalir melalui F2 – S1 – S2 – K1. Kontaktor megnetik 1 (K1) bekerja, kontak bantu K1 (NO) menutup dan motor terhubung pada saluran. Untuk selanjutnya, arus akan mengalir melalui F2 – S1 – Kontak bantu K1 – K1.

Pengasutan Motor Induksi dengan menggunakan penstart bintang/Star–delta (Y-Δ)

Pada pengasutan ini selama periode start lilitan motor akan berada dalam hubungan bintang dan setelah selang waktu tertentu akan berpindah ke hubungan lilitan delta. Dengan cara ini kenaikan arus start dapat dibatasi hingga sepertiga kali saja dibandingkan bila motor langsung terhubung delta. Gambar berikut memperlihatkan rangkaian daya dan rangkaian kendali pengasutan star – delta.

Gambar rangkaian start motor star/bintang – delta/segitiga

Rangkaian kendali pengasutan dengan cara ini disuplai oleh tegangan 220 Volt. Cara kerjanya : jika tombol start S2 ditekan, arus mengalir melalui F2 – S1 – S2 – kontak bantu timer T (NC) – kontak bantu K3 – K1. Kontaktor magnetik 1 (K1) bekerja dan motor terhubung dalam lilitan bintang. Saat itu juga kontak bantu K1 (NC) membuka dan kontak bantu K1 (NO) menutup sehingga arus mengalir melalui F2 – S1 – S2 – kontak bantu K1 (NO) – K2. Kontaktor magnetik 2 (K2) bekerja dan motor terhubung pada sumber tegangan. Pada saat yang sama kontak bantu K2 (NO) menutup dan timer T bekerja. Setelah t detik kontak bantu T (NC) membuka sehingga K1 tidak dilewati arus (K1 tidak bekerja), kontak bantu T (NC) menutup, arus mengalir melalu F2 – S1 – kontak K2 (NO) – kontak bantu T (NO) – kontak bantu K1 (NC) – K3. Kontaktor magnetik K3 bekerja, motor terhubung dalam belitan delta. Tombol S1 digunakan untuk melepaskan motor dari sumber tegangan.

Dengan pengasutan cara ini, kenaikan arus start dapat dibatasi hingga sepertiga kali saja dibandingkan bila lilitan motor langsung terhubung delta. Hal ini dapat dibuktikan sebagai berikut:

Hubungan belitan, Tegangan, Arus Star dan Delta

Bila stator dihubung star, maka :
- Tiap belitan mendapatkan tegangan sebesar U/√3
- Sehingga arus yang mengalir ditiap belitan sebesar IY
- Arus yang mengalir ditiap belitan akan sama dengan arus arus fasa IY

Bila stator dihubungkan delta, maka :

- Tiap belitan mendapatkan tegangan sebesar U
- Sehingga arus yang mengalir ditiap belitan sebesar IfΔ
- Arus fasa untuk belitan delta : IΔ = √3 IfΔ

Bila dibandingkan,

Rangkaian Bintang/Star-Delta (Y-Δ) Motor Induksi Tiga Fasa - imroee.blogspot.com

Related Posts by Categories

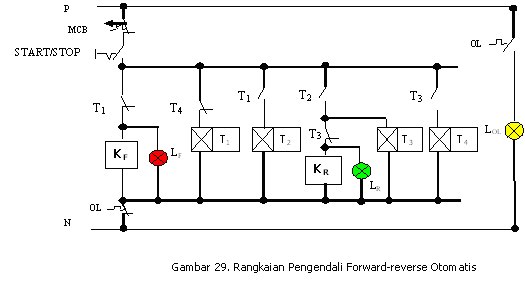

rangkaian motor 3 fasa forward-reverse otomatis

Prosedur mengoperasikan forward reverse otomatis:

1.      MCB di set pada posisi „ON“ dengan cara menaikkan lidah MCB ke atas

2.      Tekan tombol „START-STOP“ untuk tekanan ke 1 maka Motor 3 Fasa bekerja dengan arah putaran maju (Forward) yang ditandai lampu indikator menyala berwarna merah. Setelah beberapa detik sesuai dengan pengesetan Time Delay Relay (T₁) maka Motor 3 Fasa mati dan T₂ bekerja untuk menunda waktu

3.      Setelah Delay T₂ habis maka Motor listrik 3 Fasa berputar mudur (Reverse) yang ditandai dengan menyala lampu warna hijau dan T₃ bekerja menunda waktu sesuai pengesetan

4.      Apabila Setting T₃ telah habis maka Motor 3 Fasa mati, dan T₄ bekerja untuk menunda waktu

5.      Setelah Delay T₄ habis maka Motor listrik 3 Fasa kembali berputar maju (Forward). Demikian seterusnya

6.      Untuk mematikan Motor 3 Fasa, tekan tombol „START-STOP“. Untuk tekanan ke 2

Kejadian khusus:

1.        Apabila  rangkaian forward reverse initerjadi hubung singkat (short Circuit) maka MCB akan trip. Untuk mengaktifkan kembali reset ke posisi „ON“

        2.        Dan bila terjadi beban lebih maka Thermal Overload Relay akan „Trip“ dengan     ditandai menyala lampu berwarna kuning. Dan untuk mengaktifkan kembali tekan tombol reset

Related Posts by Categories

Rangkaian Pengendali dan rangkaian daya motor

• rangkaian motor 3 fasa mesin crane
• rangkaian motor 3 fasa dengan kontrol permukaan
• rangkaian motor 3 fasa bintang-segitiga
• rangkaian motor 3 fasa Run-jogging
• rangkaian motor 3 fasa forward-reverse
• TERIMA KASIH

Diposkan oleh tekhnik listrik di 00:24 0 komentar

PENGERTIAN KONTAKTOR DAN TOR



PENGERTIAN KONTAKTOR

Kontaktor ataupun koil merupakan saklar daya yang bekerja berdasarkan kemagnitan. Bila koil (kumparan magnit) dialiri arus listrik, maka inti magnit menjadi jangkar, sekaligus menarik kontak-kontak yang bergerak, sehingga kontak NO (normally open) menjadi sambung, dan kontak NC (normally close) menjadi lepas dan jangkar saat ditarik inti magnit tidak bergetar yang menimbulkan bunyi dengung (karena pada arus bolak-balik magnit menarik dan melepas jangkar sehingga menimbulkan getaran).

Koil atau Kontaktor terdiri dari 2 kontak yaitu kontak bantu dan kontak utama.

Kontak bantu : kontak / saklar / swict yang digunakan untuk pengontrol ( arus kecil ) dengan kode angka; 13-14, 21-22, 43-44,31-32.

Kontak utama : kontak yang mampu dialiri arus secara maksimal (arus besar ) dengan kode angka ; 1-2, 3-4, 5-6.



Thermal Over Load Relay (TOR)

Thermal Over load relay atau relay beban lebih selalu dipasang seri dengan beban yang berfungsi sebagai pengaman beban lebih. Apabila terjadi kelebihan beban, hubungan singkat, atau gangguan lainnya yang mengakibatkan naiknya arus secara otomatis, relay ini akan bekerja memutuskan arus listrik dengan beban. Sehingga keamanan beban terjaga.

Over load relay memiliki kontak Bantu NO dan NC. Kontak Bantu NC dipergunakan sebagai pengontrol operasi dari kontaktor penghubung suplai daya ke kumparan motor. Apabila terjadi gangguan arus beban lebih pada saat motor beroperasi, maka kontak Bantu NC akan membuka sehingga suplai daya akan terputus ke kontaktor dan akibatnya motor akan berhenti beroperasi.

Prinsip kerja dari suatu TOR adalah berdasarkan panas yang timbul karena adanya arus listrik yang mengalir melewati arus nominal motor. Energi panas tersebut akan diubah menjadi energi mekanik oleh logam bi metal. Akibatnya kontak NC akan terbuka sehingga operasi motor diamankan oleh pengaman TOR berhenti bekerja. Adapun kerja TOR ini tergantung kepada gangguan arus beban lebih yang terjadi dan lamanya gangguan berlangsung

Pada TOR terdapat selektor untuk memilih batasan nilai arus yang diinginkan yang biasanya disesuaikan dengan besar arus nominal beban yang akan dihubungkan.

Gambar 2.20 berikut ini menampilkan bentuk fisik dan simbol dari TOR.
